詳情介紹
MR42數字式兩相步進驅動器，基於32位DSP平台，內置微細分技術和參數 自動整定功能。驅動器具有低噪音、低振動、低發熱的特點 MR42用於驅動42以下兩相步進電機
■脈衝模式:單脈衝/雙脈衝。
■信號電平：3.3-24V兼容,PLC應用無需串電阻。
■電源電壓：24-48V直流供電，推薦24或36V.。
■典型應用：打標機、焊錫機、激光、3D打印、視覺定位、自動裝配 設備等。

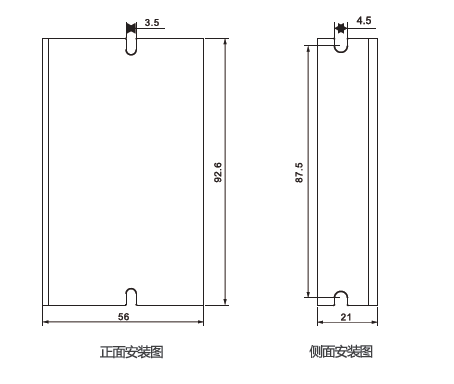

●安裝尺寸
| 步數/轉 | SW1 | SW2 | SW3 | SW4 |
|---|---|---|---|---|
| 200 | on | on | on | on |
| 400 | off | on | on | on |
| 800 | on | off | on | on |
| 1600 | off | off | on | on |
| 3200 | on | on | off | on |
| 6400 | off | on | off | on |
| 12800 | on | off | off | on |
| 25600 | off | off | off | on |
| 1000 | on | on | on | off |
| 2000 | off | on | on | off |
| 4000 | on | off | on | off |
| 5000 | off | off | on | off |
| 8000 | on | on | off | off |
| 10000 | off | on | off | off |
| 20000 | on | off | off | off |
| 40000 | off | off | off | off |
| 5、6、7、8全為on時，可通過調試軟件更改任意部分 | ||||
●接線示意圖
| 控製信號 | ||
| PUL | 脈衝 | 3.3-2.4v兼容PLC無需串電阻 |
| DIR | 方向 | |
| ENA | 使能 | |
| 供電電流--直流 | ||
| V- | 電流負 | 24-68VDC功率大於150W |
| V+ | 電源正 | |
| 電機接線 | |||
| A+ | A- | B+ | B- |
| 任意調換同一相的兩根，電極反向 | |||
●工作電流設定
| 輸出電流峰值 | 輸出電流有效值 | SW1 | SW2 | SW3 |
|---|---|---|---|---|
| 0.3A | 0.2A | on | on | on |
| 0.5A | 0.3A | off | on | on |
| 0.7A | 0.5A | on | off | on |
| 1.0A | 0.7A | off | off | on |
| 1.3A | 1.0A | on | on | off |
| 1.6A | 1.2A | off | on | off |
| 1.9A | 1.4A | on | off | off |
| 2.2A | 1.6A | off | off | off |
| 半全流選擇 | SW4 | |
|---|---|---|
| off | 半流 | 空間電流為設定工作電流的一半 |
| on | 全流 | 空間電流等於設定工作電流 |
