詳情介紹
MR86-G數字式兩相步進驅動器，內置微細分技術和參數自整定功能。驅動器 具有低噪音、低振動、低發熱和高速大力矩輸出的特點。 MR86-G用於驅動86以下兩相步進電機
■脈衝模式:單脈衝/雙脈衝。
■信號電平：3.3-24V兼容,PLC應用無需串電阻。
■電源電壓：24~ 100V直流或18~80V交流，推薦48V或60V交流。
■典型應用：雕刻機、貼標機、切割機、繪圖儀、數控機床、激光、自動裝配設備等。

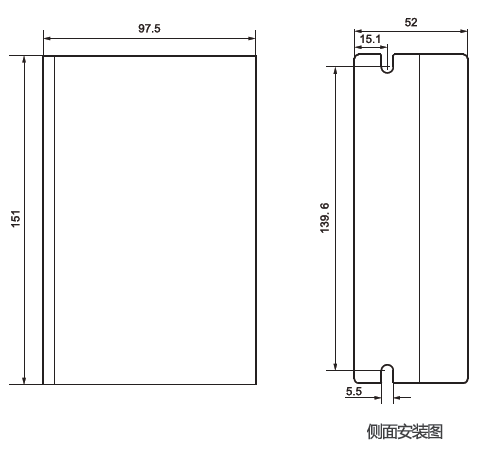

●安裝尺寸
| 步數/轉 | SW1 | SW2 | SW3 | SW4 |
|---|---|---|---|---|
| 400 | on | on | on | on |
| 800 | off | on | on | on |
| 1600 | on | off | on | on |
| 3200 | off | off | on | on |
| 6400 | on | on | off | on |
| 12800 | off | on | off | on |
| 25600 | on | off | off | on |
| 51200 | off | off | off | on |
| 1000 | on | on | on | off |
| 2000 | off | on | on | off |
| 4000 | on | off | on | off |
| 5000 | off | off | on | off |
| 8000 | on | on | off | off |
| 10000 | off | on | off | off |
| 20000 | on | off | off | off |
| 40000 | off | off | off | off |

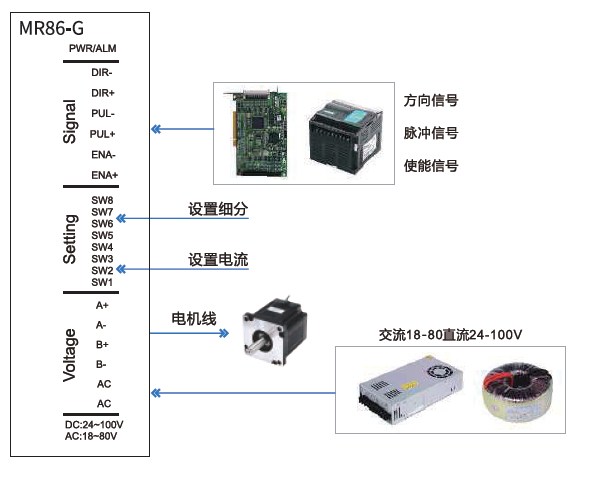

●接線示意圖
| 控製信號 | ||
| PUL | 脈衝 | 3.3-2.4v兼容PLC無需串電阻 |
| DIR | 方向 | |
| ENA | 使能 | |
| 供電電流--交/直流 | ||
| AC | 電流 | 18-80V交流或24-100v交流功率大於150w |
| AC | 電源 | |
| 電機接線 | |||
| A+ | A- | B+ | B- |
| 任意調換同一相的兩根，電極反向 | |||
●工作電流設定
| 輸出電流峰值 | 輸出電流有效值 | SW1 | SW2 | SW3 |
|---|---|---|---|---|
| 2.40A | 2.00A | on | on | on |
| 3.08A | 2.57A | off | on | on |
| 3.77A | 3.14A | on | off | on |
| 4.45A | 3.71A | off | off | on |
| 5.14A | 4.28A | on | on | off |
| 5.83A | 4.86A | off | on | off |
| 6.52A | 5.43A | on | off | off |
| 7.20A | 6.00A | off | off | off |
| 半全流選擇 | SW4 | |
|---|---|---|
| off | 半流 | 空間電流為設定工作電流的一半 |
| on | 全流 | 空間電流等於設定工作電流 |
